A nem fém burkolatú kábelek szállítójaként rendkívül fontos a kábelek integritásának biztosítása. A nem fém burkolatú kábeleket, más néven NM-kábeleket, széles körben használják lakossági és könnyű kereskedelmi huzalozási alkalmazásokban. Integritásuk közvetlenül befolyásolja az elektromos rendszerek biztonságát és teljesítményét. Ebben a blogban megosztok néhány hatékony módszert a nem fém burkolatú kábelek integritásának tesztelésére.
Szemrevételezés
A nem fém burkolatú kábelek integritásának tesztelésének első lépése egy alapos szemrevételezés. Ez egy egyszerű, de kulcsfontosságú folyamat, amely feltárhatja a károsodás nyilvánvaló jeleit.
Külső hüvely
Gondosan vizsgálja meg a külső nemfémes burkolatot. Keressen vágásokat, horzsolásokat, szúrásokat vagy bármilyen fizikai sérülés jelét. Ezek a sérülések szabaddá tehetik a belső vezetőket, növelve az áramütés és a rövidzárlat kockázatát. Ha például a kábelt olyan helyre szerelték fel, ahol mechanikai igénybevételnek lehet kitéve, például éles peremek közelében vagy nagy forgalmú helyen, akkor nagyobb a burkolat sérülésének esélye.
Vezető szigetelés
Ellenőrizze az egyes vezetékek szigetelését a kábelen belül. A szigetelésnek sértetlennek és repedésektől és égési sérülésektől mentesnek kell lennie. Az elszíneződött szigetelés túlmelegedést jelezhet, ami komoly probléma jele lehet. Ha a szigetelés megsérül, az szivárgási áramhoz és lehetséges tűzveszélyhez vezethet.
Folytonosság tesztelése
A folytonossági vizsgálatot annak meghatározására használják, hogy van-e teljes elektromos út a vezetékeken keresztül a nem fém burkolatú kábelben.
Szükséges eszközök
A folytonossági vizsgálat leggyakrabban használt eszköze a multiméter. Állítsa a multimétert folytonossági vagy ellenállási módba.
Tesztelési eljárás
- Válassza le a kábelt: A tesztelés előtt győződjön meg arról, hogy a kábel ki van húzva az áramforrásból, hogy elkerülje az áramütést.
- Csatlakoztassa a szondákat: Csatlakoztassa a multiméter szondákat a tesztelni kívánt vezető két végéhez. Ha a vezeték folyamatos, a multiméter hangjelzést ad (folytonosság üzemmódban), vagy nagyon alacsony ellenállásértéket jelenít meg (közel nulla ohmhoz).
- Tesztelje az egyes vezetőket: Ismételje meg a folyamatot a kábel minden egyes vezetőjével. Ez segít azonosítani, ha valamelyik vezeték megszakadt vagy nagy ellenállású csatlakozással rendelkezik.
Szigetelési ellenállás vizsgálata
A szigetelési ellenállás vizsgálata a szigetelőanyag ellenállását méri a vezetők között, valamint a vezetők és a föld között. A nagy szigetelési ellenállás jó szigetelési integritást jelez.
Szükséges eszközök
Ehhez a vizsgálathoz egy szigetelési ellenállás-mérőt, más néven meggert használnak.
Tesztelési eljárás
- Készítse elő a kábelt: A folytonossági vizsgálathoz hasonlóan válassza le a kábelt az áramforrásról. Tisztítsa meg a kábelvégeket, hogy biztosítsa a megfelelő érintkezést a teszter szondákkal.
- Állítsa be a tesztert: Állítsa be a szigetelési ellenállás-mérőt a megfelelő feszültségre és tartományra. A legtöbb lakossági alkalmazásokban használt nem fém burkolatú kábel esetében általában 500 V-os tesztfeszültséget használnak.
- Csatlakoztassa a szondákat: Csatlakoztassa a teszter szondákat a vezetékekhez és a földhöz (vagy különböző vezetékek közé). A teszter rákapcsolja a tesztfeszültséget és megméri a szigetelési ellenállást.
- Rögzítse az eredményeket: A mért szigetelési ellenállás értéket össze kell hasonlítani a gyártó specifikációival. A jelentősen alacsony szigetelési ellenállási érték a szigetelés sérülésére vagy nedvesség behatolására utalhat.
Feszültségvizsgálat
Feszültségtesztet használnak annak ellenőrzésére, hogy a kábel nem hordoz-e váratlan feszültséget.
Szükséges eszközök
Ehhez a teszthez feszültségmérő vagy feszültség üzemmódra állított multiméter használható.
Tesztelési eljárás
- Óvatosan közelítsen: Mindig alkalmazza a megfelelő biztonsági eljárásokat a feszültségvizsgálat során.
- Teszt különböző pontokon: Érintse meg a feszültségmérőt vagy a multiméter szondákat a kábel különböző pontjaihoz, hogy ellenőrizze a feszültség jelenlétét. Ha feszültséget észlel ott, ahol nem kellene lennie, az vezetékhibára vagy az elektromos rendszer hibájára utalhat.
Hőmérséklet tesztelése
A nem fém burkolatú kábel hőmérsékletének működés közbeni figyelése értékes információkkal szolgálhat a sértetlenségéről.
Szükséges eszközök
Hőmérsékletméréshez infra hőmérőt vagy hőkamerát lehet használni.
Tesztelési eljárás
- Mérje meg a hőmérsékletet: Irányítsa az infravörös hőmérőt vagy hőkamerát a kábel különböző pontjain. Különös figyelmet kell fordítani azokra a helyekre, ahol a kábel kötegben van vagy hőforrások közelében.
- Hasonlítsa össze a normál értékekkel: Hasonlítsa össze a mért hőmérsékleteket a kábel gyártója által megadott normál üzemi hőmérséklet-tartománnyal. A túl magas hőmérséklet túlterhelés, rossz csatlakozások vagy szigetelésromlás jele lehet.
UL szabványok és hatásuk a tesztelésre

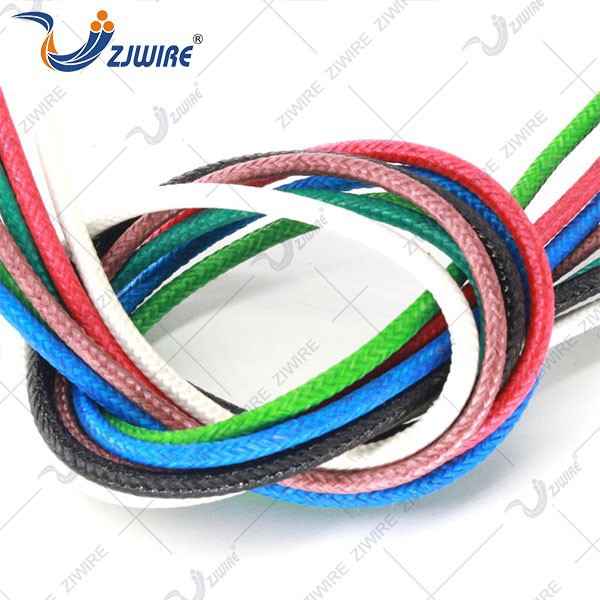

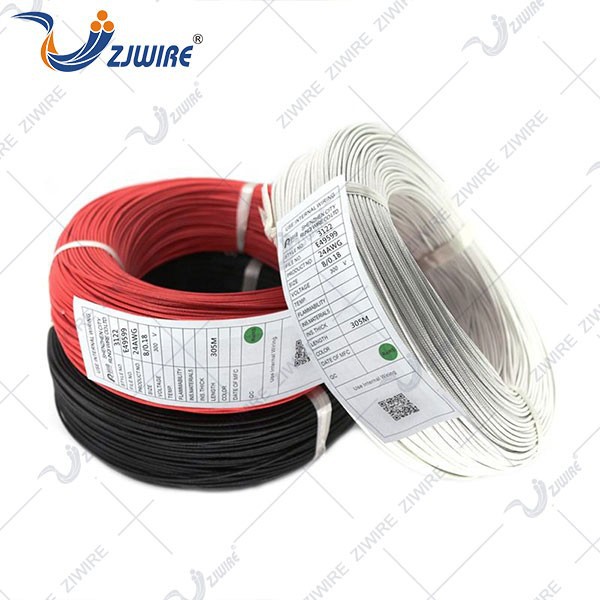

Ha nem fémes burkolatú kábelekkel foglalkozik, fontos, hogy tisztában legyen a vonatkozó UL (Underwriters Laboratories) szabványokkal. Ezek a szabványok meghatározzák a kábelek tervezésére, kivitelezésére és teljesítményére vonatkozó követelményeket. Például,UL2464 kábel,UL2586 kábel, ésUL3122 kábelmeghatározott kritériumokkal kell rendelkezniük, amelyeknek a kábeleknek meg kell felelniük biztonságuk és megbízhatóságuk biztosítása érdekében.
Azok a kábelek, amelyek megfelelnek ezeknek az UL szabványoknak, nagyobb valószínűséggel felelnek meg a fent említett integritásteszteken. A nem fém burkolatú kábelek tesztelésekor célszerű a vonatkozó UL szabványokra hivatkozni, hogy megbizonyosodjon arról, hogy a vizsgálati módszerek és az elfogadási kritériumok megfelelőek.
A rendszeres tesztelés fontossága
A nem fém burkolatú kábelek rendszeres tesztelése elengedhetetlen az elektromos rendszerek biztonságának és megbízhatóságának megőrzéséhez. Idővel a kábeleket befolyásolhatják a környezeti tényezők, például a hőmérséklet, a páratartalom és a mechanikai igénybevétel. A rendszeres tesztelés segíthet a lehetséges problémák korai felismerésében, lehetővé téve az időben történő javítást vagy cserét.
Következtetés
A nem fém burkolatú kábelek integritásának tesztelése többlépcsős folyamat, amely magában foglalja a szemrevételezést, a folytonossági vizsgálatot, a szigetelési ellenállás tesztelését, a feszültségvizsgálatot és a hőmérsékleti vizsgálatot. Ha követi ezeket az eljárásokat, és hivatkozik a vonatkozó szabványokra, például az UL szabványokra, biztosíthatja, hogy a kábelek jó állapotban vannak és biztonságosan használhatók.
Nem fém burkolatú kábelek szállítójaként elkötelezett vagyok a kiváló minőségű termékek biztosításában. Ha nem fém burkolatú kábelekre van szüksége, vagy bármilyen kérdése van a kábelteszttel kapcsolatban, forduljon hozzám bizalommal további megbeszélések és lehetséges beszerzési lehetőségek miatt.
Hivatkozások
- Nemzeti Elektromos Szabályzat (NEC)
- Az Underwriters Laboratories (UL) szabványai az elektromos kábelekre
